產品詳情

您目前所在位置：網站首頁>產品中心>法蘭閥門系列

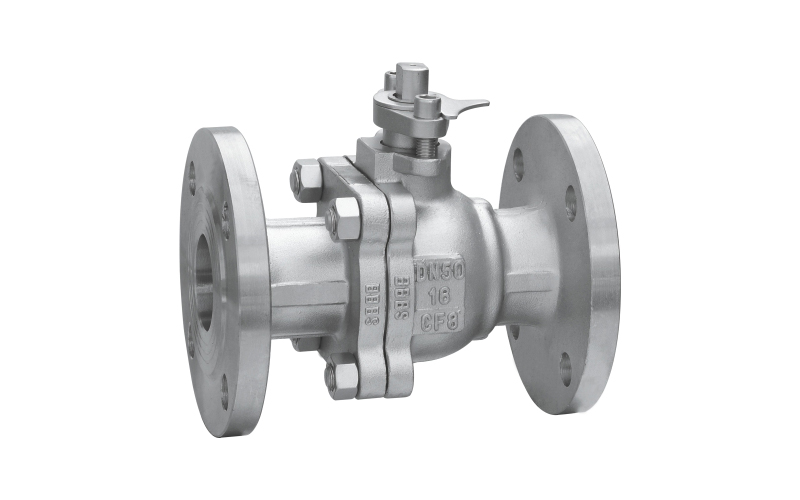

產品名稱：國標浮動球閥

執行標準

設計與制造按照	結構長度按照	法蘭尺寸按照	試驗和檢驗按照
GB12237-89	GB/12221-89	JB/T82.1-94	GB/T13927-92

壓力試驗

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	強度	密封(水)	密封(氣)	上密封
1.6	1.6	1.6	0.6	1.6
2.5	2.5	2.5		2.5
4.0	4.0	4.0		4.0
6.4	6.4	6.4		6.4
10.0	10.0	10.0		10.0

材料列表

材料名稱	材質
材料名稱	P	P3	P8	R	R3	R8
閥體	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
球體	ZG1CR18Ni9Ti (1CR18Ni9Ti)	CF3(304L)	CF8(304)	ZG1Cr18Ni12Mo2Ti (1Cr18Ni12Mo2Ti)	CF3M(316L)	CF8M(316)
閥蓋	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閥桿	1Cr18Ni9Ti	304L	304	1Cr18Ni12Mo2Ti	316L	316
閥座	PTFE、PPL/STL6、本體加工
填料	PTFE、柔性石墨
適用介質	硝酸類			醋酸類
適用溫度	PTFE≤150PPU STL6、本體加工≤200

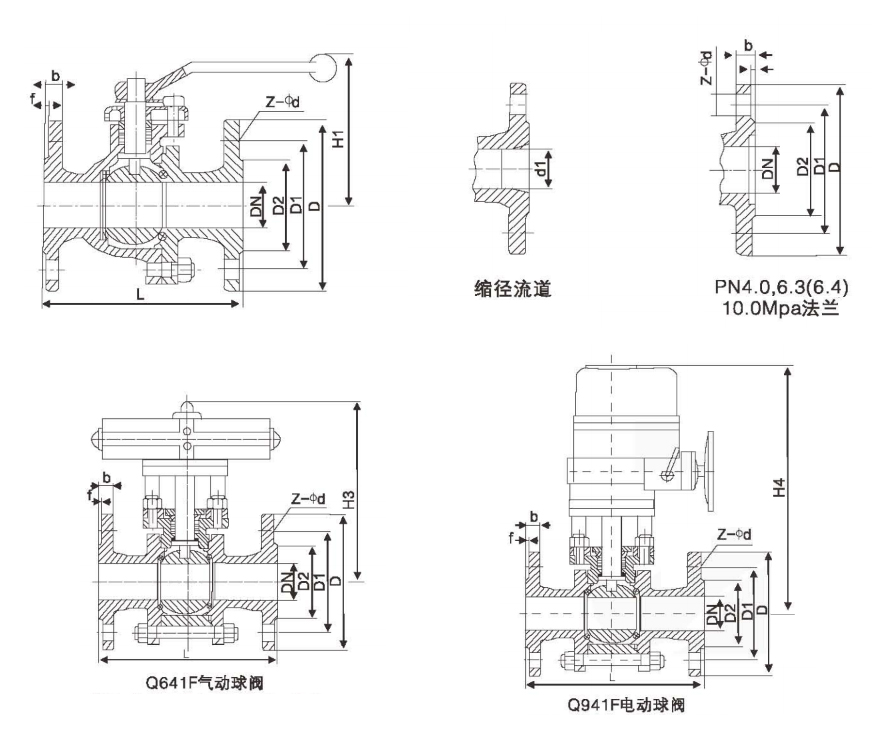

外形尺寸

公稱通徑 DN(mm)	結構長度	連接尺寸 (mm)						外形尺寸 (mm)
	L	D	D1	D2	b	f	Z-φd	H1	H2	H3	H4
	全通徑	D	D1	D2	b	f	Z-φd	H1	H2	H3	H4
PN1.0(MPa)/PN1.6(MPa)
15	130	95	65	46	14	2	4-14	62	-	200	-
20	140	105	75	56	16	2	4-14	68	-	204	-
25	150	115	85	65	16	2	4-14	75	-	215	360
32	165	135	100	76	18	2	4-18	85	-	240	390
40	180	145	110	84	18	2	4-18	95	-	264	395
50	200	160	125	99	20	2	4-18	110	-	275	405
65	220	180	145	118	20	2	4-18	130	-	379	490
80	250	195	160	132	20	2	8-18	155	-	389	580
100	280	215	180	156	22	2	8-18	180	-	416	595
125	320	245	210	184	22	2	8-18	250	380	542	650
150	360	280	240	211	24	2	8-22	275	400	572	740
200	400	335	295	266	24	2	8-22/12-22	345	450	600	800

外形尺寸

公稱通徑 DN(mm)	結構長度	連接尺寸 (mm)						外形尺寸 (mm)
	L	D	D1	D2	b	f	Z-φd	H1	H2	H3	H4
	全通徑	D	D1	D2	b	f	Z-φd	H1	H2	H3	H4
PN2.5(MPa)
15	130	95	65	46	14	2	4-14	62	-	200	-
20	140	105	75	56	16	2	4-14	68	-	204	一
25	150	115	85	65	16	2	4-14	75	-	215	360
32	165	135	100	76	18	2	4-18	85	-	240	390
40	180	145	110	84	18	3	4-18	95	-	264	395
50	200	160	125	99	20	3	4-18	110	-	274	470
65	220	180	145	118	22	3	8-18	130	-	379	490
80	250	195	160	132	24	3	8-18	155	-	389	580
100	280	230	190	156	24	3	8-23	180	320	416	595
125	320	270	220	184	26	3	8-25	250	380	542	650
150	360	300	250	211	28	3	8-25	275	400	572	760
200	400	360	310	274	30	3	12-25	330	450	730	820
PN4.0(MPa)
15	130	95	65	46	14	2	4-14	62	-	200	-
20	140	105	75	56	16	2	4-14	68	-	204	-
25	150	115	85	65	16	2	4-14	75	-	215	360
32	180	135	100	76	18	2	4-18	85		240	390
40	200	145	110	84	18	3	4-18	95		264	395
50	220	160	125	99	20	3	4-18	110		360	472
65	250	180	145	118	22	3	8-18	130	-	379	530
80	280	195	160	132	24	3	8-18	155	-	452	580
100	320	230	190	156	24	3	8-23	180	320	479	630
125	400	270	220	184	26	3	8-25	250	380	646	710
150	400	300	250	211	28	3	8-25	275	400	666	760
200	550	375	320	284	34	3	12-30	330	450	815	825
PN6.4(MPa)
15	145	105	75	46	20	2	4-14	70		200	-
20	165	125	90	56	20	2	4-18	75	-	204	-
25	180	135	100	65	24	2	4-18	85	-	215	360
32	200	150	110	76	24	3	4-22/23	100	-	240	386
40	215	165	125	84	26	3	4-22/23	115	-	264	394
50	250	175	135	99	26	3	4-22/23	130	-	360	472
65	280	200	160	118	26	3	8-22/23	155	-	379	530
80	320	210	170	132	28	3	8-22/23	180	320	452	580
100	360	250	200	156	30	3	8-26/25	210	340	480	630
125	420	295	240	184	34	3	8-30	250	460	646	710
150	420	340	280	211	36	3	8-34	275	480	666	760
PN10.0(MPa)
15	145	105	75	46	20	2	4-14	70	-	200	-
20	165	125	90	56	20	2	4-18	75	-	205	-
25	180	135	100	65	24	2	4-18	85	-	215	360
32	200	150	110	76	24	3	4-23	100	-	240	386
40	215	165	125	84	26	3	4-23	115	-	265	394
50	250	195	145	99	28	3	4-26/25	130	-	360	472
65	280	220	170	118	30	3	4-26/25	155	-	380	530
80	320	230	180	132	32	3	8-26/25	180	320	452	580
100	360	265	210	156	36	3	8-30	210	350	480	630
